1、引言

鈦及鈦合金具有密度小，比強度高，高溫性能好和耐腐蝕等優點。因此，廣泛應用于航空航天、工業等方面[1,2]。TC4占鈦合金總用量的50%，研究TC4 的低成本、高效率生產工藝具有很廣闊的前景。

TC4合金無縫管材可以應用在一些服役條件更加苛刻的高溫高壓油井，大口徑鈦合金管可以作為鎳基合金油管的補充和替代產品。TC4 合金管材通常采用的加工工藝是擠壓、擠壓-機加工、擠壓-冷軋-退火等工藝，也有采用穿孔、穿孔-機加工或穿孔-冷軋-退火。由于鈦合金材料變形過程溫度范圍窄和變形抗力高等原因?qū)е律鲜黾庸し椒üば驈?fù)雜、生產周期長 、加工難度大、成品率低 [3,4]。采用熱軋的方式加工TC4 合金無縫管能夠提高生產效率， 簡化工序，有很強的經濟效益，但是加工難度大，表面質量難以控制，其原因主要是在熱軋 過程中溫降快、摩擦系數隨著溫度變化大等。

利用有限元模擬軟件可以更加準確的分析無縫管熱軋過程中應力、應變、溫度的變化， 確定變形過程參數，分析表面缺陷形成的潛在原因[5,6]。模擬結果可以應用于成型過程的 參數設計。

2、模型

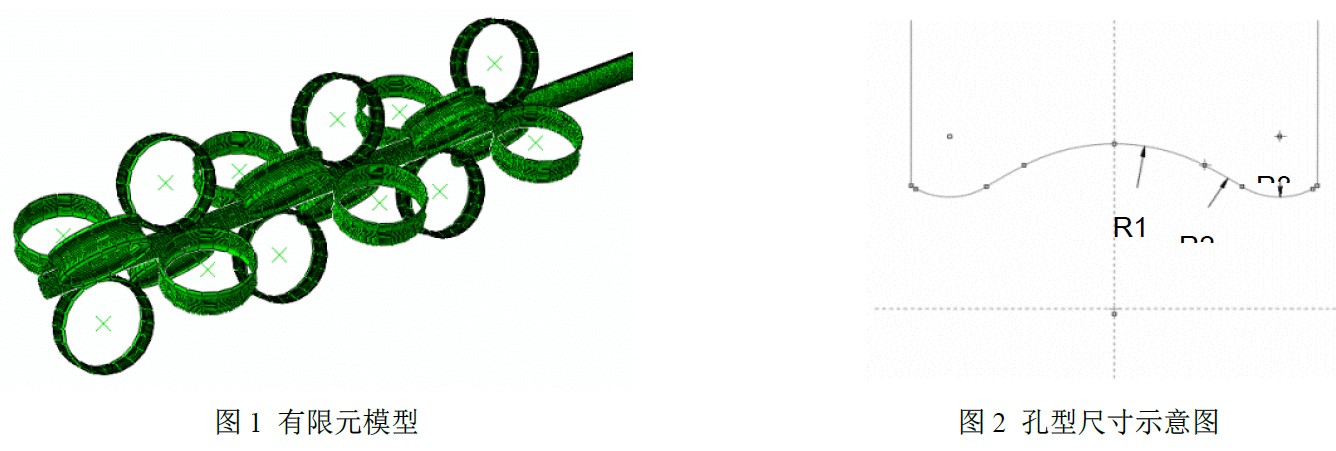

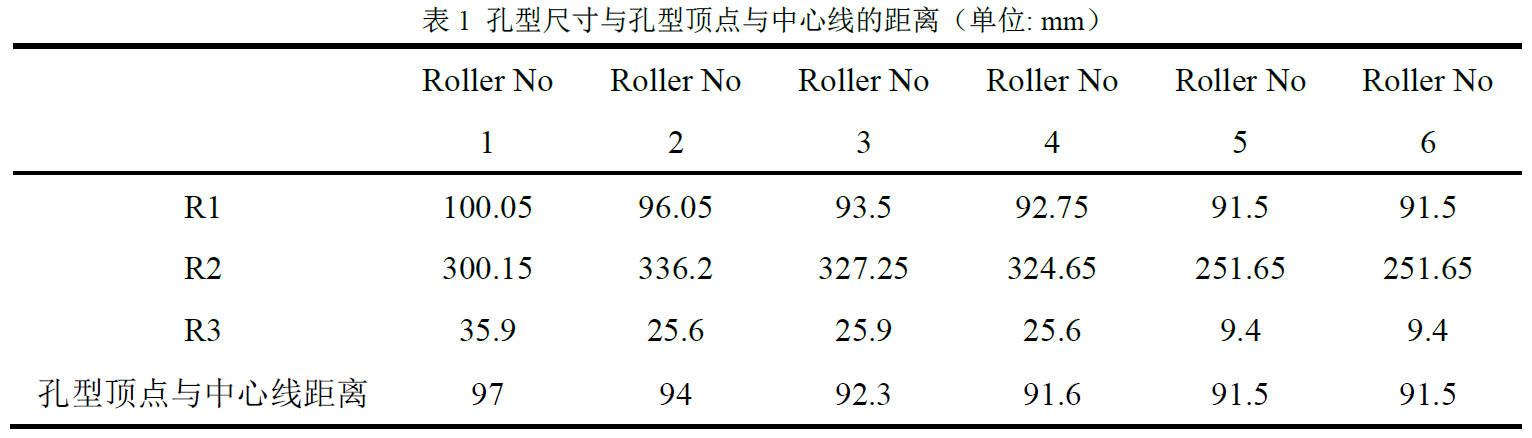

本文使用ABAQUS模擬軟件建立了穿孔后TC4毛管的熱軋模型，軋制設備為PQF連軋機， PQF連軋機采用三輥結構，增大了軋機剛度，減少單輥壓力和彎矩，3輥呈120°均勻排布在 軋機中，軋機間距為750mm，軋制模型如圖1所示。單個軋輥孔型由五段弧線組成，孔型具體 尺寸以及孔型頂點與中心線的距離如圖2和表1。軋輥直徑為700mm，采用ABAQUS軟件對模型 進行設計和裝配。

3、變形條件

管材和軋輥之間的換熱系數為20 MW/mm2k，熱軋過程中熱對流和熱輻射統一用等效換熱 系數表示，等效換熱系數為0.17 MW/mm2k，軋輥和軋件的摩擦系數為0.3，由于芯棒和外表 面進行潤滑，所以取軋件和芯棒的摩擦系數是0.1[7,8]。摩擦生熱系數和塑性功生熱分別為 0.7和0.9。

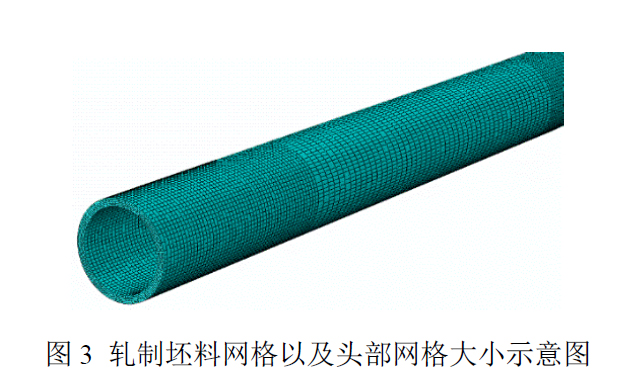

軋件的幾何尺寸為外徑Φ204mm，壁厚16mm，長度為2000mm，為防止管材的頭尾在模擬 過程中容易出現網格過度變形，導致計算過程意外停止，模擬中對管材頭尾網格進行細化處 理，如圖3。頭尾部網格較中間網格尺寸小，該管坯網格數量為72000，網格類型為能夠應用 于熱力耦合的C3D8RT單元。由于軋件與軋機的距離較短，可以認為咬入時的溫度并不發生變 化且為900℃均溫。軋機芯棒認為是靜止?fàn)顟B(tài)，直徑為170mm，軋件的變形為彈塑性變形，軋 輥和芯棒用剛體單元忽略其在軋制過程中的變形。采用熱力耦合的方式研究軋制過程中的溫 度等參數的變化。

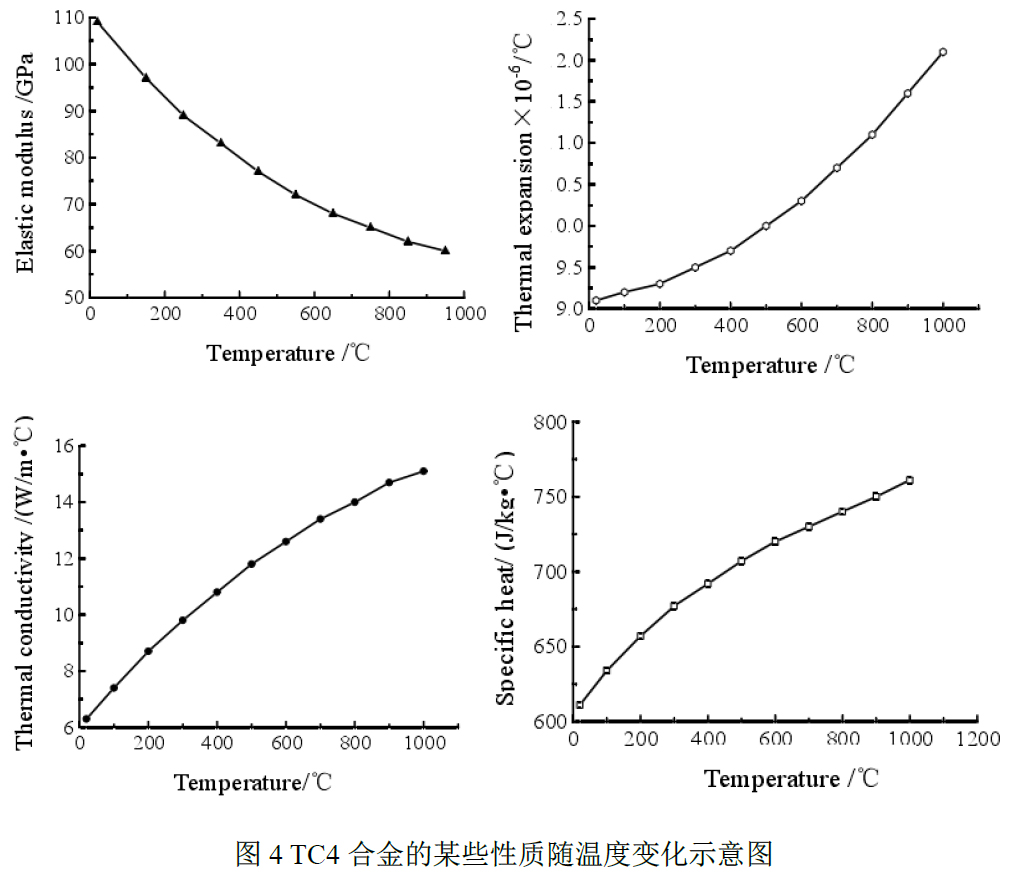

TC4的密度為4.43?10-9t/m3，泊松比為0.34，其他材料屬性如圖4。TC4 的高溫力學行 為數據采用ABAQUS有限元軟件的數據庫數據

4、結果與討論

4.1 軋件初始溫度和軋制速度對于軋制力的影響

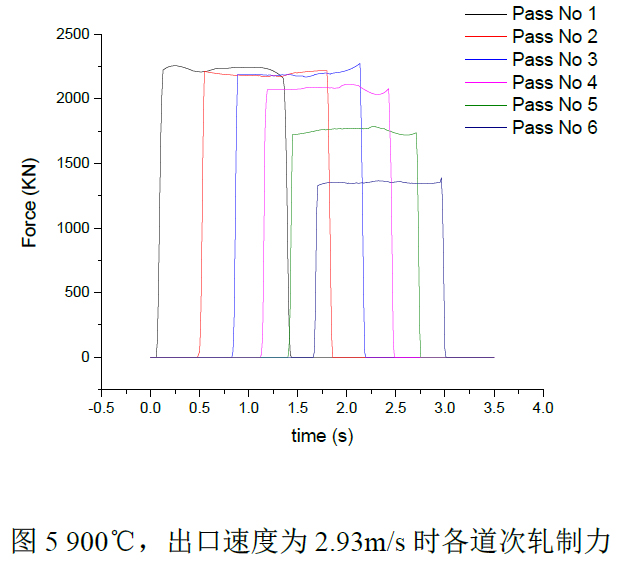

軋制初始溫度為900℃，軋制出口速度為2.97m/.s時，軋制力如圖3所示，最大軋制力小 于2500KN，符合設備要求，軋制力最小是第六道次，第五道次次之，這是為了提高軋后荒管 的外徑和壁厚精度，第一至第四道次軋制力較大，實現了較大的減徑和減壁量，符合管材軋制規律 。

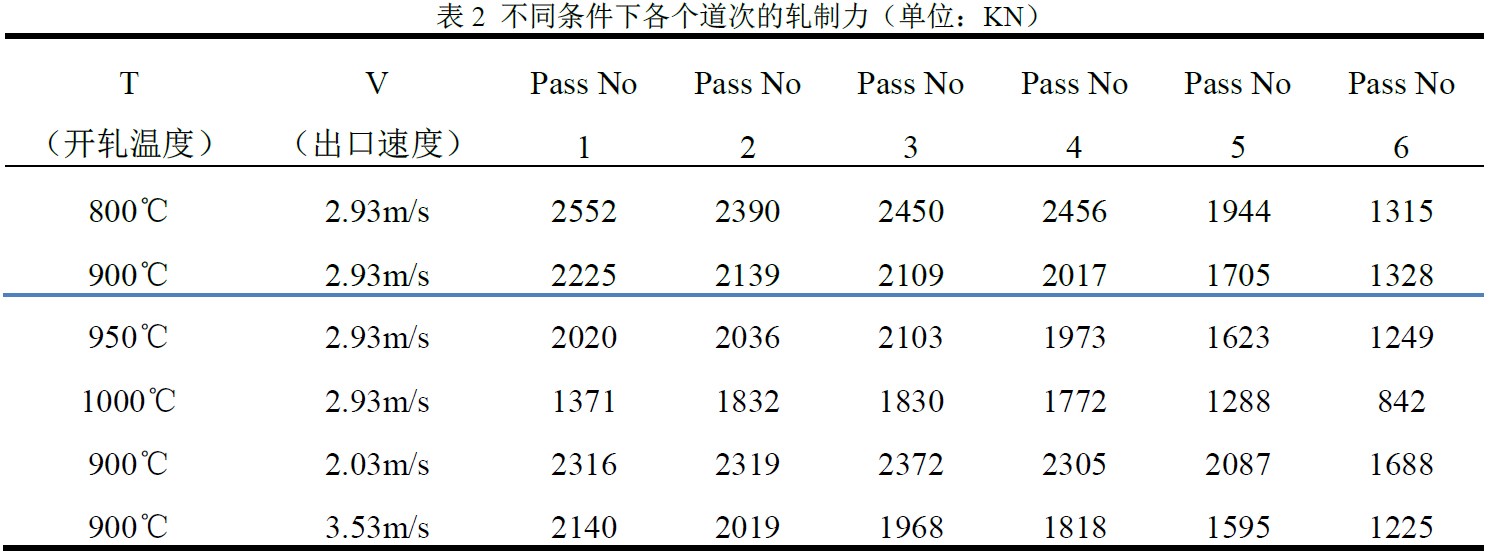

軋制溫度為800℃-1000℃，出口速度為2.03m/s, 2.93m/s, 3.53m/s時，各道次軋制力 如表3所示。當軋制溫度從900℃升高到1000℃時，軋制力變化較大，原因是該溫度范圍內 TC4的變形抗力變化較大，TC4的相變點是998℃，當溫度超過998℃是，組織從α+β相轉變成α相，更容易實現塑性變形[9]。但是當溫度超過相變點時，晶粒迅速長大，所以，開軋溫度為900℃-950℃時比較合理[10,11]。

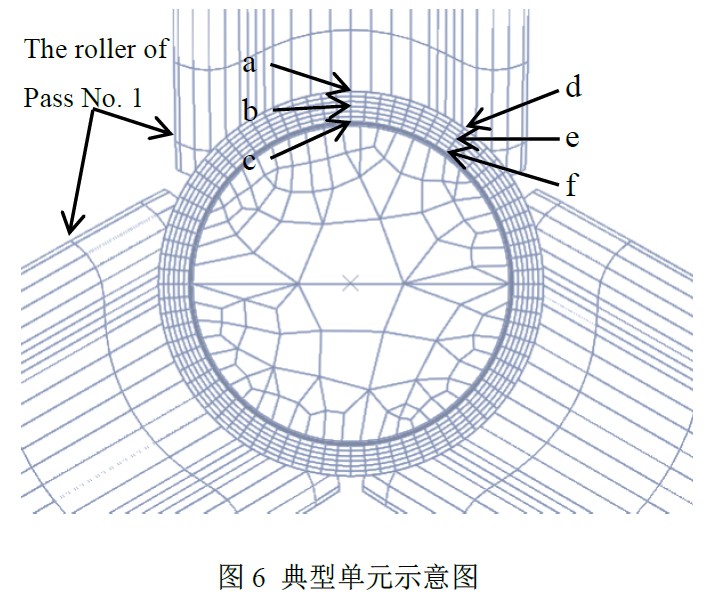

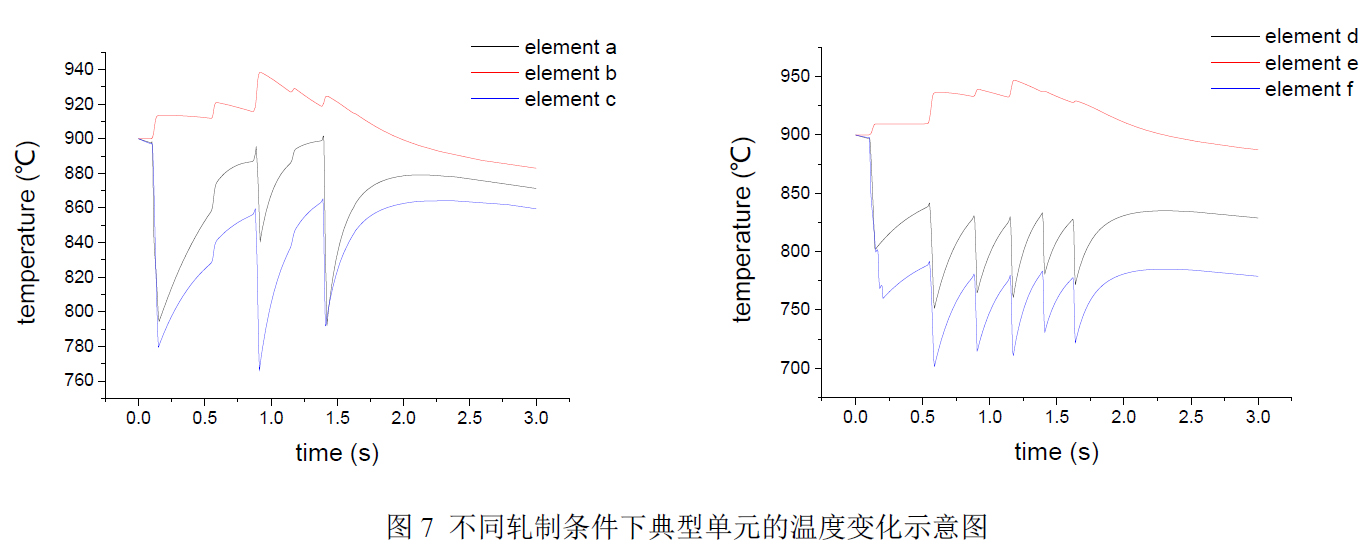

在熱連軋過程中，研究典型單元在熱連軋過程中的溫度、應力等參數的變化，典型單元 的選取如圖6所示。開軋溫度為900℃時軋制過程中典型單元的溫度變化如圖7所示。由于熱 導率較低且存在塑性功生熱，軋制每一個道次，b和e兩個典型單元溫度會在一定程度上出現 上升，而后由于熱傳導和熱輻射的作用，溫度會逐漸下降。觀察典型單元a、c、d、f的溫度 曲線可知，由于出現熱傳導的作用，每一次與軋輥接觸，接觸面的溫度都出現下降，而后由 于管材內部熱傳導的作用，表面溫度逐漸上升。

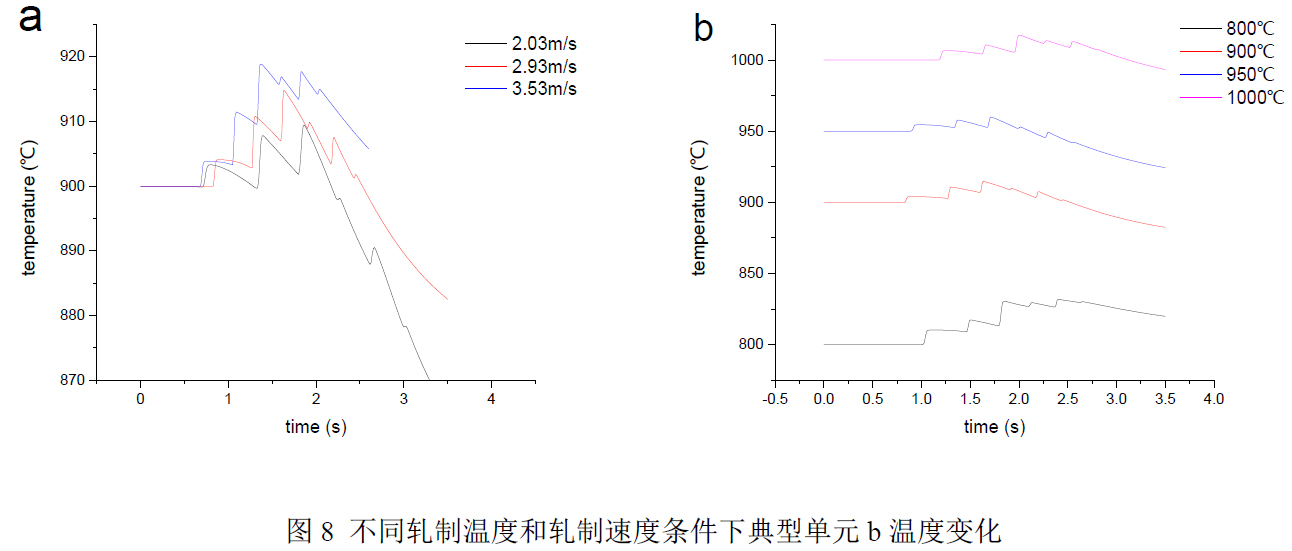

開軋溫度為900℃時，不同出口速度條件下壁厚中間位置典型單元的溫度如圖8(a)所示 ，出口速度越快，壁厚中間位置的溫度越高。圖8(b)為不同開軋溫度下，壁厚中間位置的典 型單元的溫度變化，開軋溫度越高，壁厚中間位置的溫度越高。

4.2 軋制過程中應力應變分析

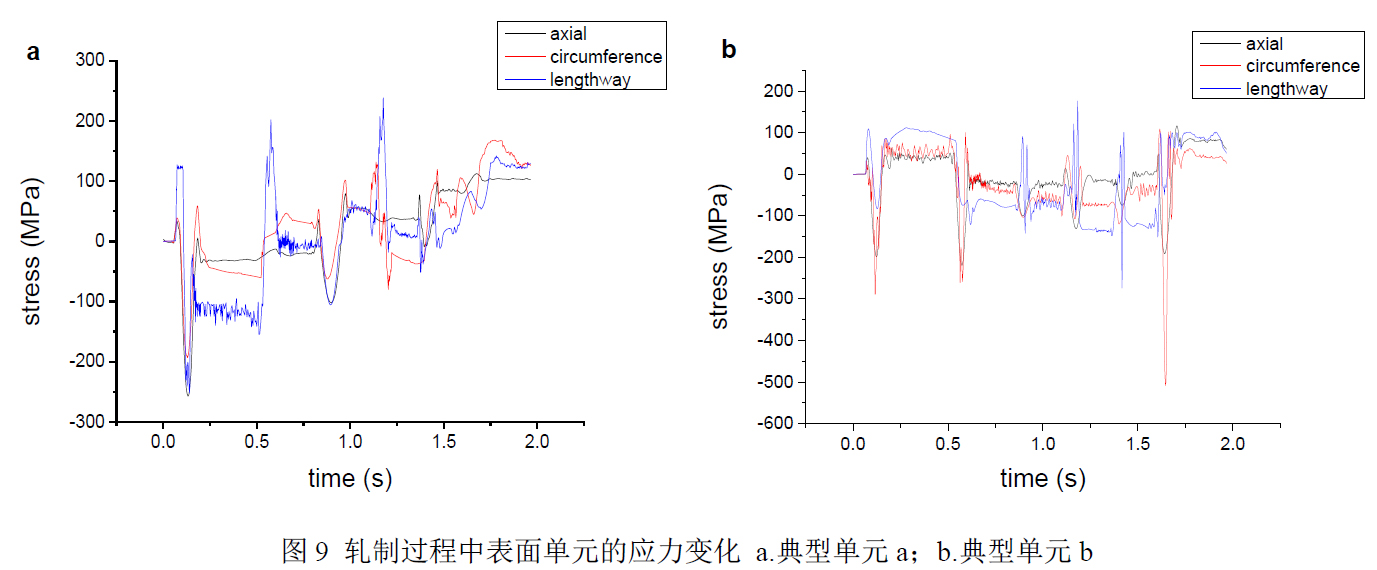

開軋溫度為900℃，出口速度為2.93m/s時的表面單元在軋制過程中的應力變化如圖9所示。a單元在奇數道次的軸向存在壓應力，而偶數道次并沒有特別大的波動；而周向應力與軸向應力在奇數道次類似，均為壓應力，但是在偶數道次，存在一個較大的波動。a單元的縱向在奇數道次的時候存在拉應力，其拉應力值約為200MPa；d單元在每道次軸向應力均為壓應力。周向應力也均為壓應力，但是，存在偶數道次的應力先上升，后下降的趨勢，其原因可能是局部變形不均勻與整體變形協調的原因。觀察縱向應力，可以發現，每一道次軋后的a單元和d單元的縱向應力并不相同，證明軋管各部分變形的程度不相同，導致局部存在拉應力和壓應力，即使在第六道次也沒有達到完全的應力一致。其波動范圍在±150MPa以內。 相比于縱向應力，周向和軸向的軋后應力的波動比較小。盡管各個單元縱向壓力變化不一致 ，但是，軋制過程比較平穩，說明軋制狀態相對穩定，由于管材變形不均勻，導致各個單元 應力不相同，但是總體還是比較平穩。

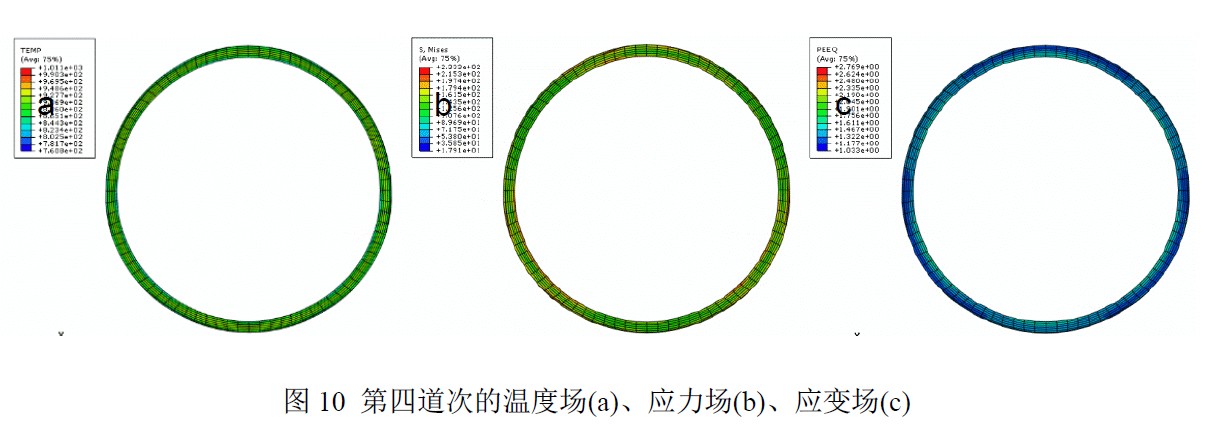

前述計算結果可知，應力最大值出現在第四道次，分析第四道次截面的溫度、應力、應 變?cè)茍D如圖10。如圖10(a)由于變形生熱和熱傳導的作用，壁厚中間的溫度高于兩側溫度， 局部最大溫差可達200℃。

如圖10(b)，內外兩側均出現了應力集中，所以表面質量控制難度比較大，并且內側的 應力集中較外側更大。如圖10(c)，應變?cè)茍D表明內側變形的累積應變要大于外側，這與軋 制過程中溫度分布和變形規律有關。

4.3 軋后管材外徑和壁厚分析

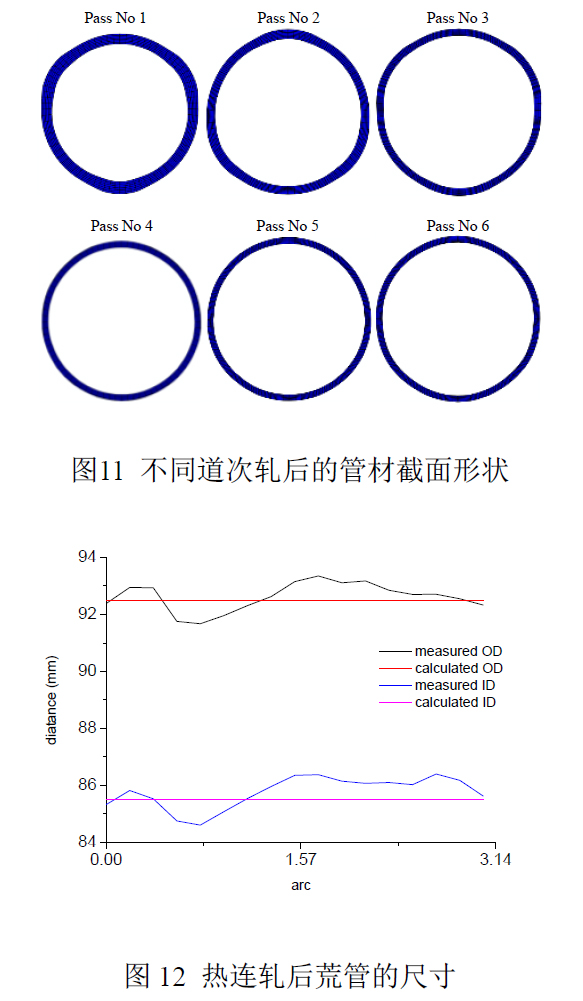

每道次軋制后的形狀以及軋后管材的尺寸分別如圖11和圖12。圖11中可以看出第五和第六道次的截面形狀近似圓形，而其他四個道次形狀由于變形量比較大，形狀不均勻，尤其是前兩道次。如圖12所示，軋后荒管的壁厚為7 mm±0.41 mm，圓度為1.5mm。

4.4 現場試制結果

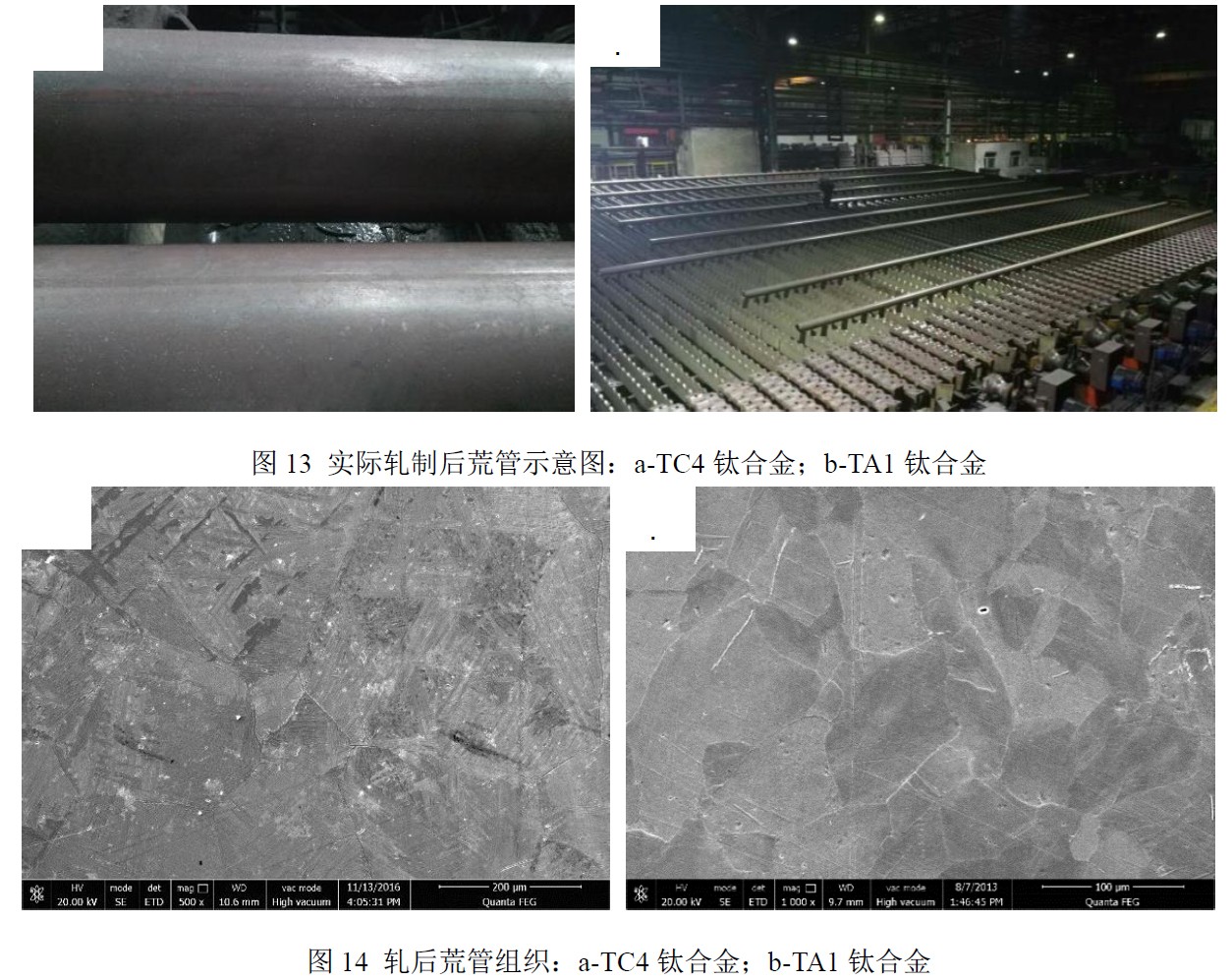

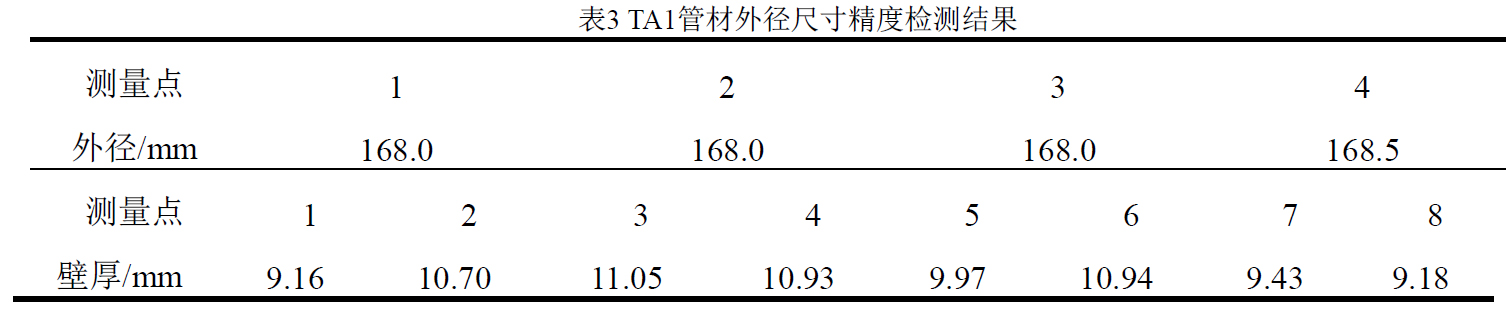

根據上述TC4模擬結果研究了TA1的模擬軋制過程參數并進行現場試制TC4和TA1熱軋無縫 管，采用PQF連軋機組軋制Φ139.7×7.72mm的TC4和Φ168×10mm的TA1鈦合金無縫管，開軋 溫度分別為900℃、800℃，軋輥線速度為2.93m/s，軋出產品的外形如圖13所示。管材的外 徑偏差小于0.5%，外徑均勻，壁厚偏差<10%。圖14分別為現場軋制鈦合金無縫管的縱向 組織。TA1鈦合金無縫管縱向組織都為等軸晶，晶粒直徑為100um左右，組織均勻；屈服強度 為237.78MPa，抗拉強度為321.54MPa，延伸率為47.6%，面縮率為76%，CVN室溫沖擊功為 100.65J。TC4鈦合金無縫管縱向組織都為變形的板條組織，β晶粒直徑為150um左右，管材 的屈服強度為780-846MPa，抗拉強度為910-960MPa，延伸率為14-16%，CVN室溫沖擊功為52J 。

5、結論

1）模擬結果表明該軋制孔型可以用來軋制TC4合金無縫管，利用該孔型將Φ204mm×16mm的TC4鈦合金坯料軋制成Φ185mm×7mm的荒管，軋后厚度偏差為±0.41mm，圓度偏差為1.5mm。TC4和TA1鈦合金熱軋生產的無縫管的外徑偏差小于0.5%，外徑均勻，壁厚偏差<10%，與實際試制結果吻合。

2）通過有限元分析，軋制過程中的表面典型單元的應力變化，第四道次出現表面缺陷的可能性比較大，可能成為缺陷的誘發點。

3）TA1鈦合金無縫管為等軸晶組織，晶粒直徑為100um左右，屈服強度為237MPa，抗拉 強度為321MPa，延伸率為47.6%，CVN室溫沖擊功為100.65J。TC4鈦合金無縫管的β晶粒直徑 為150um左右，管材的屈服強度為780-846MPa，抗拉強度為910-960MPa，延伸率為14-16%， CVN室溫沖擊功為38-52J。

參考文獻

[1] Yang H, Li H, Zhang Z, Advances and trends on tube bending forming technologies, Chinese Journal of Aeronautics.25(2012)1-12.

[2] Bella P, Bucek P, Ridzon M, Influence of die geometry on drawing force in cold drawing of steel tubes using numerical simulation, Key Engineering Materials. 716(2016)708-712.

[3] 朱康平,楊亞社,席錦會. Q 值及變形量對中強鈦合金冷軋管材表面質量的影響[J]. 鈦工業進展,2012,29(4):31-34.

[4] 羅皎,李淼泉,李宏,等.TC4 鈦合金高溫變形行為及其流動應力模型[J].中國有色金 屬學報,2008,18(8):1395-1401.

[5] Wang X, Ye J, Ma X, Finite element simulation analysis of multi-stands three-roller cold rolling process for double metal composite seamless steel tube, in: Ihara I (Eds.),Applied Mechanics and Materials. 2014, pp: 197-199.

[6] Yoshida M, 3D FEM simulation of rolling load working on piercer plug in mannesmann piercing process, in: Barlat F,Moon Y H, Lee M G(Eds.), AIP Conference Proceedings. 2010, pp, 1333-1338.

[7] Takahashi K, Inoue T, Uchida S, Characteristics of hot frition in commercially pure titanium, Nippon Steel TechnicalReport. 85(2002)41-46.

[8] Wang H, Xu B, Liu J. Micro and Nano Sulfide Solid Lubrication[J]. 2012.

[9] Liu J, Zeng W, Zhu Y, Hot deformation behavior and flow stress prediction of TC4-DT alloy in single-phase region anddual-phase regions, Journal of Materials Engineering and Performance. 24(2015)2140-2150.

[10] Wang T, Guo H, Tan L, Beta grain growth behaviour of TG6 and Ti17 titanium alloys, Materials Science and EngineeringA. 528(2011)6375-6380.

[11] Semiatin S L, Fagin P N, Glavicic M G, Influence on texture on beta grain growth during continuous annealing of Ti–6Al–4V, Materials Science and Engineering A. 299(2001)225-234.
